Estação de Recarga FXR Padrão DIN para Cilindro Scuba

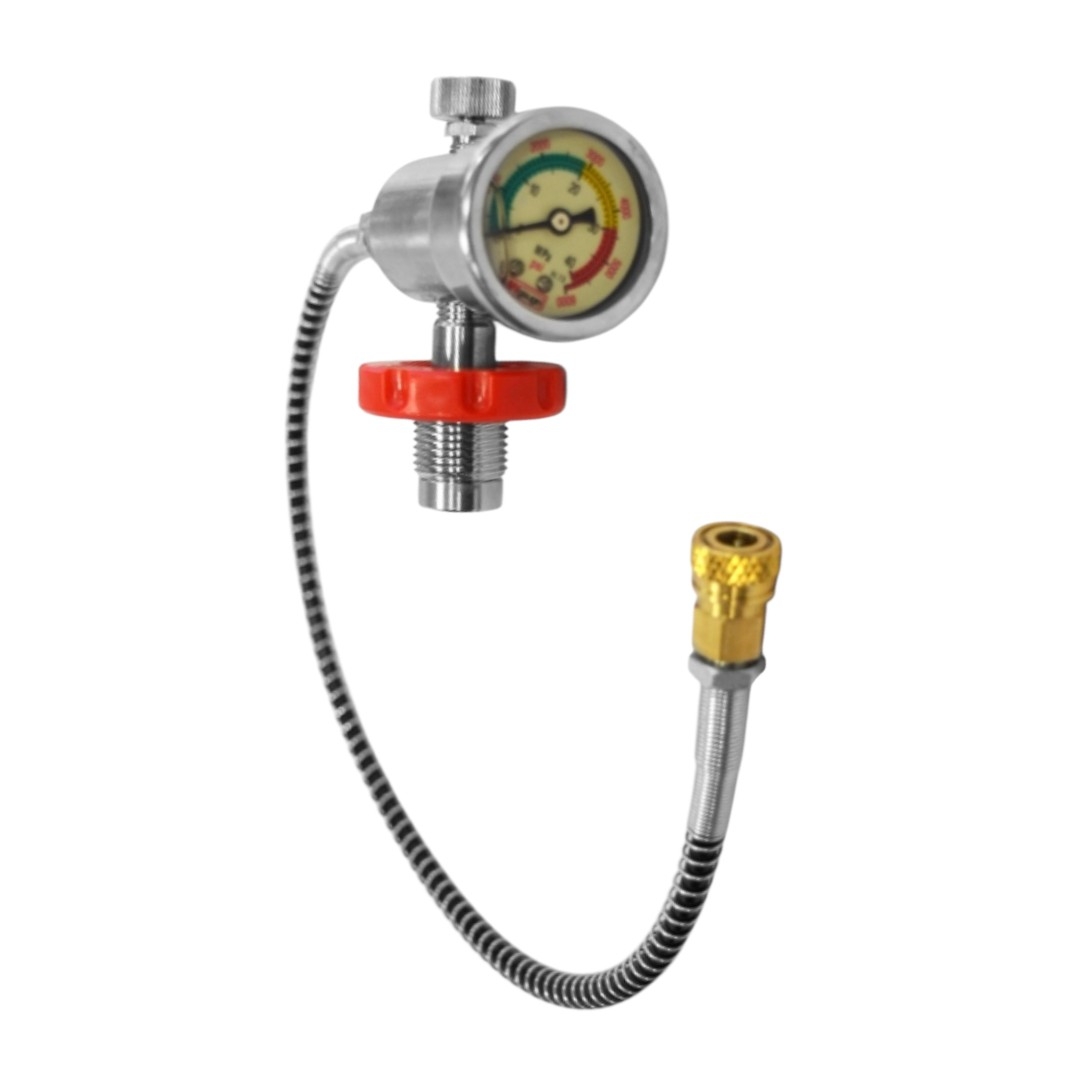

Estação de Recarga FXR Padrão DIN com Manômetro para Cilindro Scuba e PCP

Sistema de transferência de ar em alta pressão com conexão DIN G5/8, manômetro e mangueira reforçada

A Estação de Recarga FXR Padrão DIN é desenvolvida para realizar a transferência controlada de ar comprimido de cilindros Scuba para equipamentos PCP compatíveis, reunindo em um único conjunto conexão DIN, manômetro e mangueira de alta pressão.

Sua entrada utiliza rosca macho G5/8, destinada à conexão em válvulas DIN com rosca fêmea G5/8. Na saída, o conjunto utiliza conexão Quick Disconnect de 8mm, configuração amplamente empregada em sistemas de recarga PCP.

Conexão DIN G5/8

A estação possui entrada com rosca macho G5/8, permitindo conexão direta em válvulas Scuba padrão DIN compatíveis.

Esse sistema proporciona encaixe mecânico firme e é utilizado nos cilindros Scuba FXR de 3 e 6,8 litros, que trabalham com pressão de até 300 bar quando equipados com a válvula DIN correspondente.

Manômetro Integrado

O manômetro de alta pressão permite acompanhar a pressão durante o processo de transferência do ar.

Sua escala alcança 40 MPa / 400 bar, oferecendo margem de leitura adequada para sistemas PCP e cilindros Scuba que normalmente operam em pressões inferiores a esse limite.

Mangueira Reforçada de Alta Pressão

A estação acompanha mangueira de alta pressão com proteção externa em mola espiral, recurso que auxilia na proteção contra dobras excessivas e desgaste nas regiões próximas às conexões.

A mangueira possui especificação de pressão superior à pressão normal de trabalho dos cilindros Scuba FXR de 300 bar, proporcionando margem estrutural para sua aplicação.

Saída Quick Disconnect 8mm

Na extremidade da mangueira encontra-se uma conexão Quick Disconnect de 8mm, permitindo acoplamento rápido com conectores e adaptadores PCP compatíveis.

Antes da utilização, é indispensável verificar se o equipamento que será abastecido possui o padrão de conexão correspondente ou o adaptador adequado.

Principais Características

• Marca FXR
• Estação de Recarga para Cilindro Scuba e PCP
• Conexão padrão DIN
• Entrada com rosca macho G5/8
• Compatível com válvula DIN fêmea G5/8
• Manômetro integrado
• Escala do manômetro de até 40 MPa / 400 bar
• Mangueira para alta pressão
• Proteção externa da mangueira em mola espiral
• Saída Quick Disconnect 8mm
• Construção robusta em materiais metálicos
• Peso aproximado de 615 g
• Desenvolvida para transferência controlada de ar comprimido

Especificações Técnicas

Marca: FXR
Produto: Estação de Recarga DIN
Aplicação: Cilindros Scuba e equipamentos PCP compatíveis
Fluido de trabalho: Ar comprimido
Conexão de entrada: Rosca macho G5/8
Compatibilidade da entrada: Válvula DIN com rosca fêmea G5/8
Conexão de saída: Quick Disconnect 8mm
Manômetro: Integrado
Escala máxima do manômetro: 40 MPa / 400 bar
Especificação máxima informada para o conjunto: 50 MPa / 500 bar
Mangueira: Alta pressão com proteção em mola espiral
Peso aproximado: 615 g
Materiais: Aço inoxidável, cobre e componentes metálicos e de vedação

Itens Inclusos

• 01 Estação de Recarga FXR padrão DIN com manômetro
• 01 Mangueira de alta pressão com proteção em mola espiral e conexão Quick Disconnect 8mm

Observações

A especificação de 50 MPa / 500 bar do conjunto não significa que o cilindro ou equipamento conectado possa operar nessa pressão. A pressão de recarga deve sempre respeitar o menor limite de pressão entre todos os componentes do sistema.

Os cilindros Scuba FXR de 3 e 6,8 litros trabalham com pressão máxima de 300 bar / 30 MPa, portanto esse limite deve ser respeitado quando a estação for utilizada com esses modelos.

Antes da compra, confirme o padrão da válvula do cilindro. Esta estação utiliza rosca macho G5/8 para conexão em válvula DIN fêmea G5/8. Também verifique a compatibilidade da saída Quick Disconnect 8mm com o equipamento ou adaptador utilizado.

Por trabalhar com ar comprimido em alta pressão, conexões, mangueira, vedações e demais componentes devem estar em perfeito estado antes de cada utilização.
